Isolationsprovning med PI/DAR-funktioner och valbara testspänningar för diagnostik av elinstallationer
- Valbara spänningar för isolationsprovning: 100 V / 250 V / 500 V / 1000 V / 2500 V
- Mätfunktioner: isolationsresistans, växelspänning, lågresistans, PI och DAR
- Inbyggda säkerhets- och användbarhetsfunktioner: bakgrundsbelyst LCD med 2 000 räkneverk, ljud- och ljuslarm, överbelastningsindikering, automatisk urladdning och automatisk avstängning

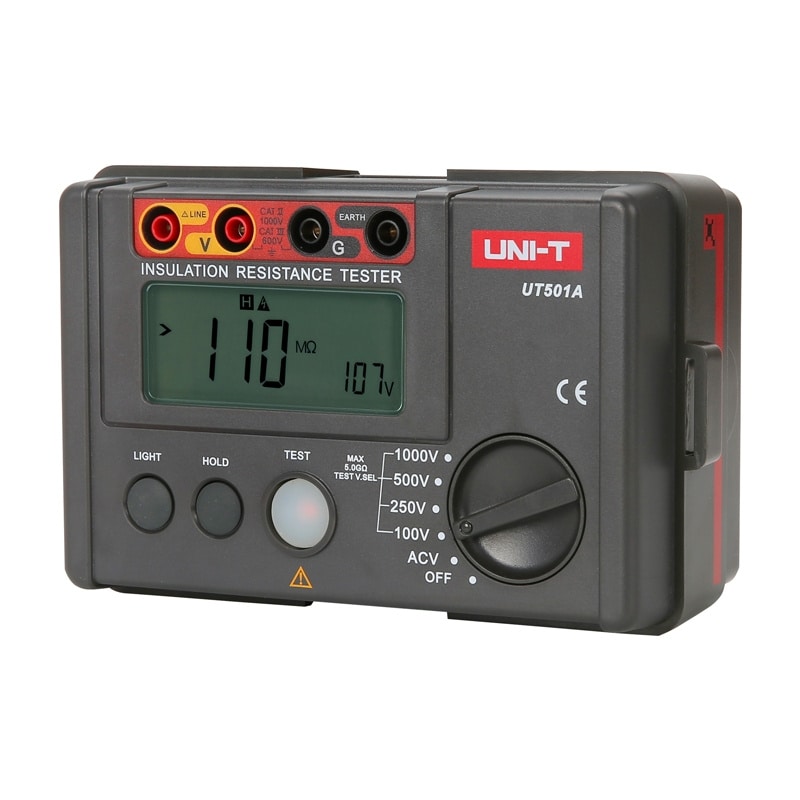

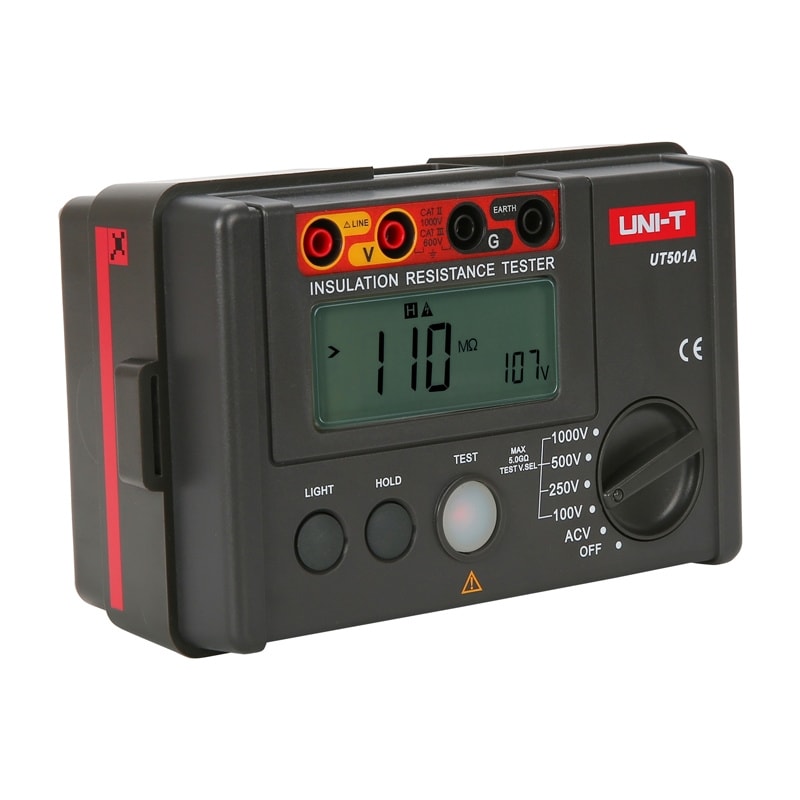

UNI-T UT501A är en isolationsresistanstestare för kontroll av isolationsförhållandena i elektriska kretsar - mellan kretsar eller mellan en krets och jord. Den är avsedd för felsökning och underhållsarbete i elinstallationer, hushåll och industrimiljöer och stöder PI- (polarisationsindex) och DAR- (dielektriskt absorptionsförhållande) mätningar för mer detaljerad isoleringsbedömning.
Praktiska funktioner för fält- och underhållsarbete
UT501A har kontinuerliga mätlägen, en nollställningsfunktion med lågt motstånd för att förbättra mätnoggrannheten och tydliga statusindikationer (ljudsignal och varningslampa). En bakgrundsbelyst display underlättar arbete i dålig belysning, medan automatisk urladdning och överbelastningsindikering bidrar till att förbättra driftsäkerheten under testning.

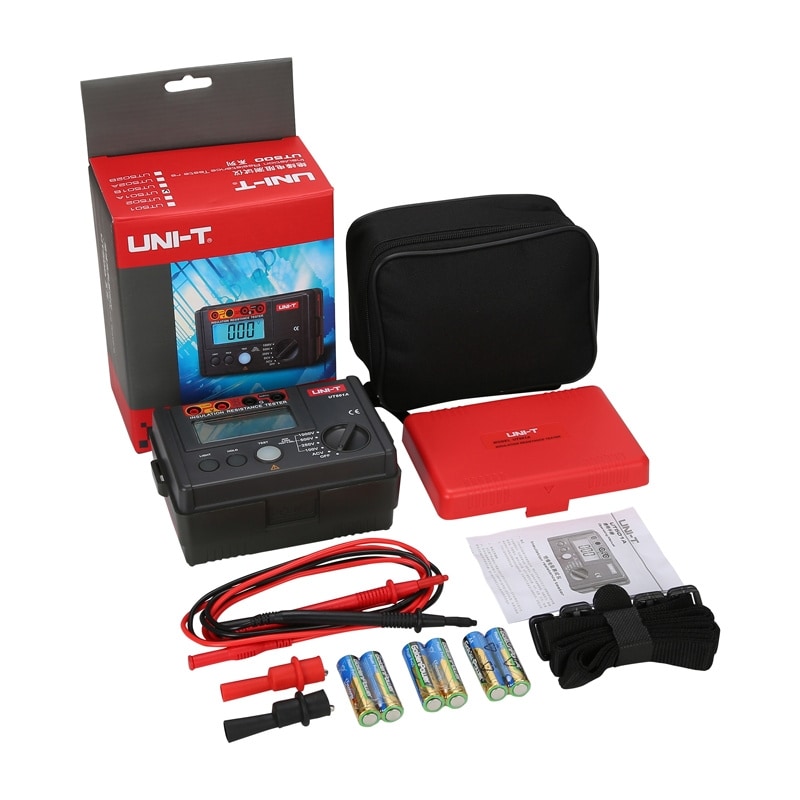

Inkluderar
- Tester för isolationsmotstånd
- Batterier
- Testkablar
- Krokodilklämmor
- Instruktionsbok
Specifikation - Tillverkare: UNI-T - Modell: UT501A - Antal displayer: 2000 - DAR-mätning: stöds (60 s / 15 s och 60 s / 30 s) - PI-mätning: stöds - Automatiskt intervallval / indikator för låg batterinivå: stöds - LCD-bakgrundsbelysning / ljussignal för larm: inbyggd - Ljudlarm / högspänningsindikering: inbyggd - Indikator för överbelastning / automatisk urladdning: inbyggd - Sekundär testspänningsvisning: inbyggd - Internt motståndstest 10 MΩ: stöds - Uppfyllda standarder: IEC 61557 (61557-1:2007; 61557-2:2007; 61557-4:2007 - endast UT502A) - Strömförsörjning: 6 × 1,5 V batteri (LR6) - Displaystorlek: 70,6 × 34 mm - Vikt: 500 g - Dimensioner: 150 × 100 × 71 mm - Testspänningar: 100 V / 250 V / 500 V / 1000 V / 2500 V - Mätning av isolationsresistans (Ω): 100 V: 0 MΩ ~ 100 MΩ (noggrannhet ±(3%+5)); 250 V: 0 MΩ ~ 99,9 MΩ (±(3%+5)), 100 MΩ ~ 5 GΩ (±(5%+5)); 500 V: 0 MΩ ~ 99.9 MΩ (±(3%+5)), 100 MΩ ~ 5 GΩ (±(5%+5)); 1000 V: 0 MΩ ~ 99,9 MΩ (±(3%+5)), 100 MΩ ~ 5 GΩ (±(5%+5)); 2500 V: 0 MΩ ~ 99,9 MΩ, 100 MΩ ~ 9,9 GΩ, 10 GΩ ~ 20 GΩ - Belastningsström: 50 V (50 kΩ) 1 mA (0% ~ 10%); 100 V (100 kΩ) 1 mA (0% ~ 10%); 250 V (250 kΩ) 1 mA (0% ~ 10%); 500 V (500 kΩ) 1 mA (0% ~ 10%); 1000 V (1 MΩ) 1 mA (0% ~ 10%); 2500 V (1 MΩ) 1 mA (0% ~ 10%) - Kortslutningsström: < 2 mA - Mätning av lågt motstånd (Ω): 0.01 Ω ~ 200 Ω (ca 5,0 V, över 200 mA) - Mätning av växelspänning (V): 30 V ~ 750 V (±(2%+3)); 30 V ~ 600 V
