iCarsoft MarineScan X9 – marin diagnostik med interaktiva kopplingsscheman
- Multi-systemdiagnostik för vattenskotrar, utombordare och inombordare
- Läs och radera felkoder, visa livedata och kör aktiveringstester
- 10-tums pekskärm med trådlös Bluetooth 5.0 BLE-anslutning till VCI
iCarsoft MarineScan X9 är ett marint diagnosverktyg för felsökning av vattenskotrar samt utombords- och inombordsmotorer. Multi-systemdiagnostiken samlar funktioner för avläsning av elektroniska styrsystem i en 10-tums surfplatta. Du kan hämta felkoder från marina styrsystem, läsa styrenhetsinformation och följa livedata från den valda modulen. När en felkod har utretts och åtgärdats kan lagrade felkoder och felhistorik raderas. Tillgängliga datapunkter beror på valt märke och modell, vilket gör det viktigt att kontrollera aktuell fordons- och funktionslista före användning.
MarineScan X9 ger även åtkomst till aktiveringstester som skickar kommandon till styrdonet och följer responsen i realtid. Fläktstest kan användas för att kontrollera kylfläktens funktion, medan bränslepumpstest aktiverar pumpen så att dess funktion kan kontrolleras. För återkommande service finns rutiner för oljeserviceåterställning, avläsning av motortimmar och inställning av tomgångshastighet. Den trådlösa VCI-anslutningen gör att surfplattan kan placeras upp till 10 meter från gränssnittet, samtidigt som USB 2.0 finns för kabelbunden kommunikation.
Felkoder, styrenhetsinformation och livedata

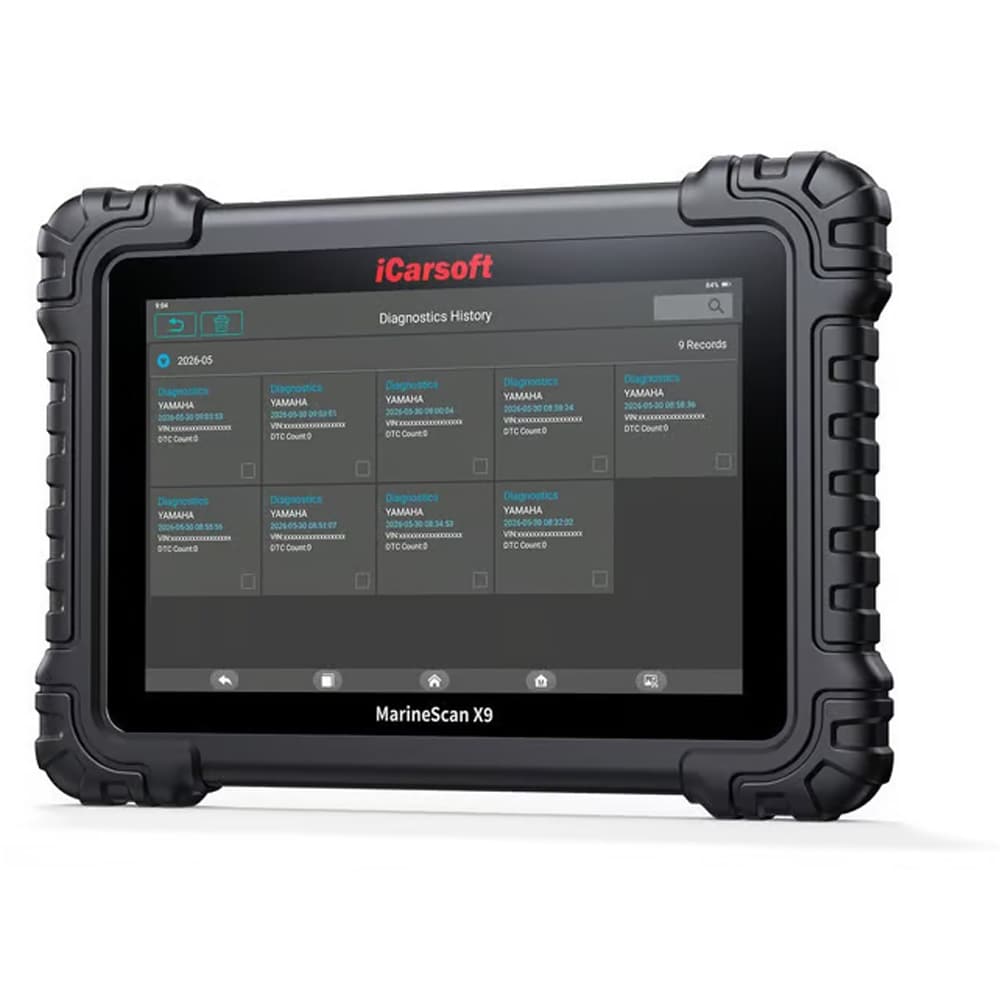

MarineScan X9 hämtar och visar diagnostiska felkoder från det marina styrsystemet, inklusive frysramsdata när sådan finns tillgänglig. Efter utförd reparation kan lagrade koder och felhistorik rensas. Modulvyn visar information om styrenheten, exempelvis artikelnummer, firmwareversion och tekniska data, och livedatavyn visar realtidsparametrar för den valda modulen i den ordning som styrdonet skickar dem. Det ger en samlad bild av både registrerade fel och aktuella signaler under felsökningen.
Aktiveringstester och servicefunktioner
Aktiveringstesterna är anpassade efter valt fordonsmärke, årsmodell och modell. Verktyget kan skicka direkta kommandon till styrdonet för att aktivera komponenter som solenoidventiler, reläer och brytare och samtidigt följa styrsystemets realtidsdata. Ett separat fläktstest aktiverar kylfläkten för funktionskontroll, och bränslepumpstestet kör pumpen så att normal motorfunktion kan kontrolleras. Servicefunktionerna omfattar oljeserviceåterställning, avläsning av motortimmar och inställning av tomgångshastighet.
Interaktiva kopplingsscheman för eldiagnostik
De interaktiva kopplingsschemana ger en visuell väg genom marina elsystem. Med komponentuppslag kan du identifiera kretsar, kontakter och komponenter direkt i samma arbetsflöde som diagnosen. Det gör det lättare att följa en signal från styrdonet till den aktuella komponenten och att skilja mellan olika delar av ett komplext elsystem. Funktionen är särskilt användbar när ett fel behöver följas från kod och livedata vidare till fysisk kontroll av kabeldragning eller anslutning.
10-tums surfplatta med flexibel anslutning

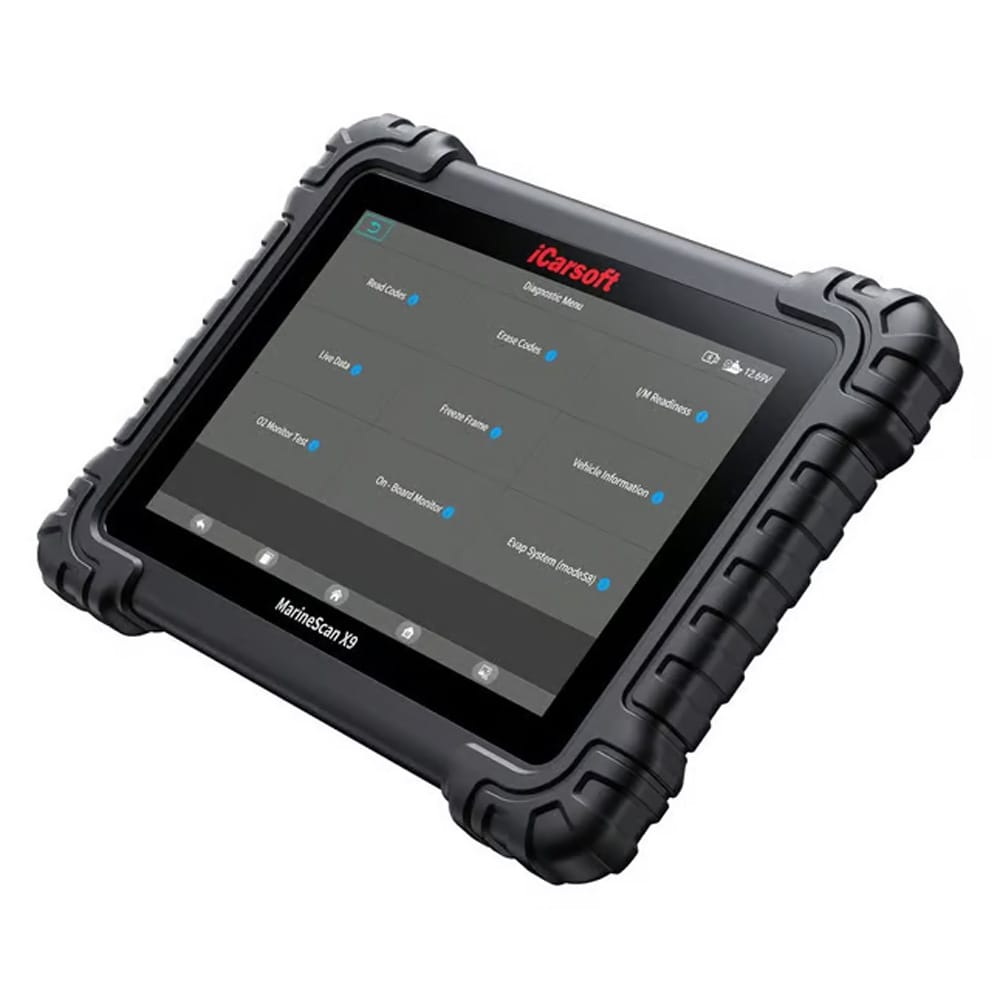

Den kapacitiva LCD-pekskärmen är 10 tum stor och har upplösningen 1280 × 800, vilket ger plats för felkoder, livedata och kopplingsbilder på samma arbetsyta. Android 8.1.0, fyrkärnig processor på 1,3 GHz och 64 GB lagring bildar plattform för diagnosfunktionerna. Bluetooth 5.0 BLE länkar surfplattan till VCI-enheten på upp till 10 meters avstånd, medan USB 2.0 ger kabelbunden kommunikation. Wi-Fi på 2,4 GHz används för nätverksanslutning och uppdateringsfunktioner. Verktyget stöder 15 språk, där svenska ingår.
Drift i verkstad och vid brygga

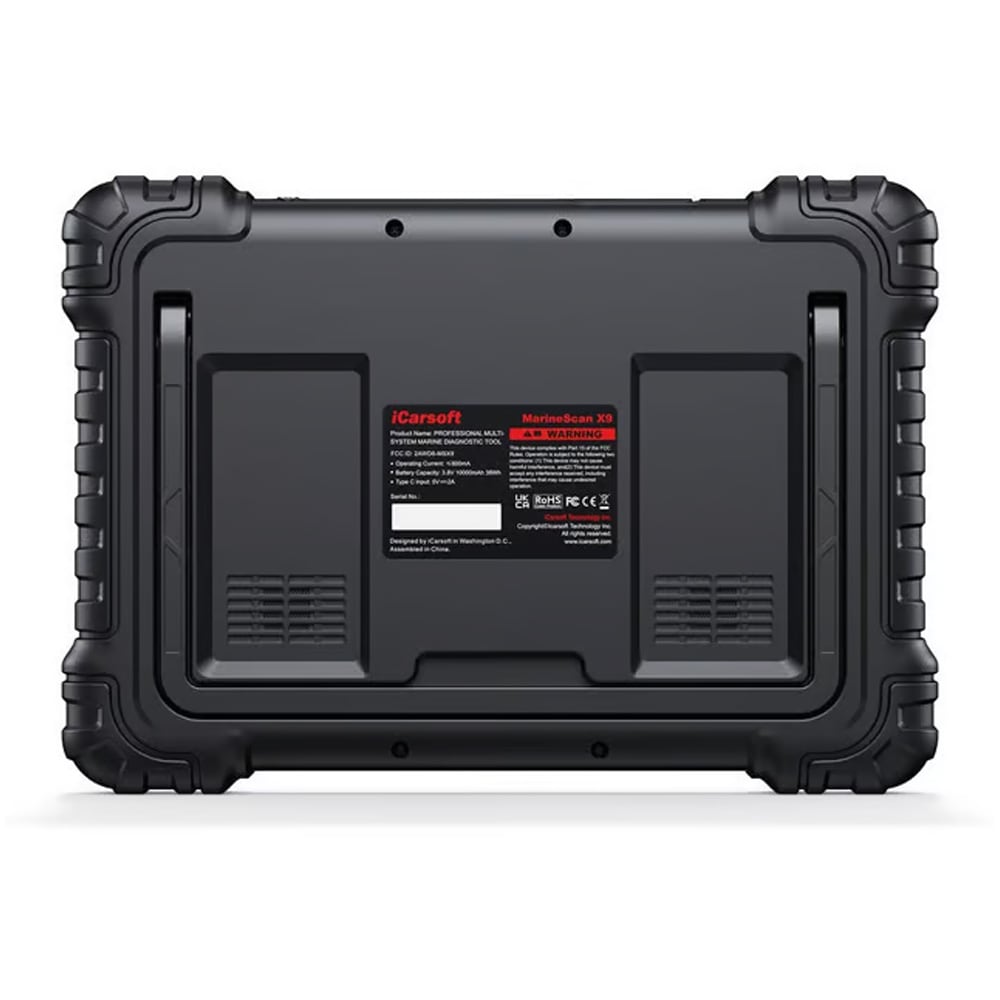

IP54-klassningen ger en specificerad nivå av skydd mot damm och vattenstänk för själva enheten. Litium-polymerbatteriet på 10 000 mAh och 38 Wh är avsett för mobil användning och har en angiven testad batteritid på cirka åtta timmar under typisk diagnostikanvändning med Wi-Fi aktiverat och standardiserad skärmljusstyrka. Den individuella driftstiden påverkas av arbetsflöde och inställningar. Kapslingens mått är 309,5 × 218,5 × 33 mm och nettovikten är cirka 1 199 g, vilket ger ett tydligt format när verktyget flyttas mellan olika arbetsplatser.
Specifikation
- Modell: iCarsoft MarineScan X9
- Produkttyp: Marint multi-systemdiagnosverktyg
- Användningsområden: Vattenskotrar, utombordsmotorer och inombordsmotorer
- Diagnosfunktioner: Felkodsläsning, radering av felhistorik, modulinformation, livedata och aktiveringstester
- Servicefunktioner: Oljeserviceåterställning, motortimmar och inställning av tomgångshastighet
- Skärm: 10-tums kapacitiv LCD-pekskärm, 1280 × 800
- Operativsystem: Android 8.1.0
- Processor: Fyrkärnig processor, 1,3 GHz
- Lagring: 64 GB
- Språk: 15
- Trådlös anslutning: Bluetooth 5.0 BLE mellan surfplatta och VCI
- Trådlös räckvidd: Upp till 10 m mellan surfplatta och VCI
- Övriga anslutningar: OBDII, USB Host, USB 2.0, USB Type-C och Wi-Fi 2,4 GHz
- Kapslingsklass: IP54
- Batteri: 3,8 V / 10 000 mAh / 38 Wh litium-polymer
- Batteritid: Cirka 8 timmar under typisk diagnostikanvändning
- Laddning: 5 V DC via Type-C-ingång, 5 V / 2 A
- Strömförbrukning: 600 mA vid 3,8 V med LCD och Wi-Fi aktiverade
- Driftstemperatur: 0–50 °C
- Förvaringstemperatur: −20–70 °C
- Luftfuktighet: 5–95 % utan kondens
- Mått: 309,5 × 218,5 × 33 mm
- Nettovikt: Cirka 1 199 g
- Marina protokoll: ISO 9141-2, ISO 14230-2, ISO 15765, K/L-Line, Flashing Code, SAE J1850 VPW, SAE J1850 PWM, ISO 11898 CAN, CAN FD, SAE J2610, GM UART, UART Echo Byte Protocol, Honda Diag-H Protocol, SAE J1939, SAE J1708, RS-485 och RS-232
Artikelnummer: 134103
